STP的BPDU報文類型

STP的BPDU報文類型一共有兩種，分別是配置BPDU報文(BPDU報文中的BPDU類型值為0x00)和TCN BPDU報文(BPDU報文中的BPDU類型值為0x80)，下面培訓啦IT教育為大家詳解介紹這兩種類型BPDU報文的區別。

1 配置BPDU報文

在配置BPDU報文中，BPDU類型(BPDU Type)的值被設置為0x00，主要作用如下所述。

① 用于選舉根橋及端口角色。

② 通過定期發送(每兩秒發送一次)配置BPDU報文維護端口狀態。

③ 用于確認接收到的TCN BPDU報文。

④ 用于選舉根橋及端口角色。

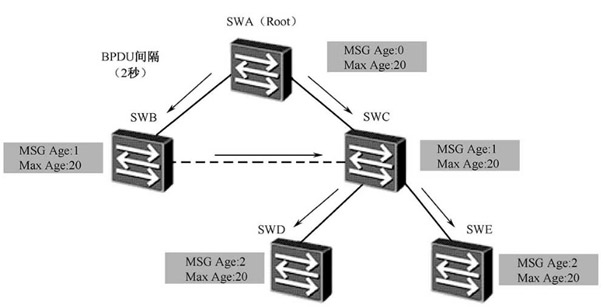

配置BPDU報文轉發過程如圖1所示，從該圖中可知，STP收斂后只有根橋才會定期發送配置BPDU報文，其他非根橋收到BPDU報文后會進行轉發，通過這種方式維護端口狀態。

圖1 配置BPDU報文轉發過程

由圖1可知，STP收斂后，SWA為根橋，每隔2秒發送一次配置BPDU報文，配置BPDU報文會從所有的指定端口發送出去，其他非根橋從根端口接收到根橋發送的配置BPDU報文后，將配置BPDU報文緩存到接收端口，并將配置BPDU報文從所有的指定端口轉發出去。但是非根橋在接收到配置BPDU報文后，是否轉發也需要進行判斷。

非根橋收到配置BPDU報文后，會先將配置BPDU報文中的Message Age和MaxAge進行比對，如果Message Age小于等于Max Age，則接收并轉發配置BPDU報文;如果Message Age大于Max Age，則會丟棄配置BPDU報文，不接收也不轉發。對于轉發的配置BPDU報文會修改以下內容：

① 將網橋ID修改為轉發者的網橋ID。

② 將端口ID修改為發送配置BPDU報文的端口ID(包括端口優先級和端口ID)。

③ 將Message Age加1(可以限制配置BPDU報文的傳輸范圍)。

2 TCN BPDU報文

TCN BPDU報文中BPDU類型(BPDU Type)的值被設置為0x80，其作用是通告網絡中拓?fù)浒l(fā)生了改變。首先需要說明通告TCN BPDU報文和STP的收斂沒有任何的關系，那么通告拓?fù)涓淖兊哪康氖鞘裁茨?在如下場景中，網絡拓?fù)涓淖儙淼膯栴}(一)如圖2所示。

圖2 網絡拓?fù)涓淖儙淼膯栴}(一)

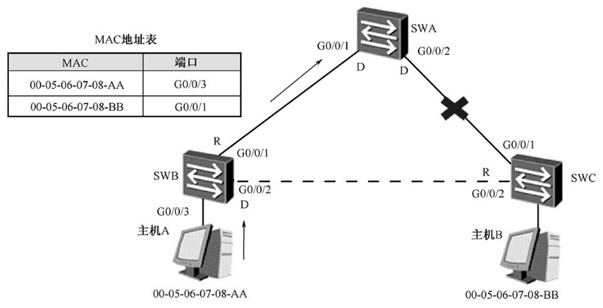

在圖2中，STP收斂完后SWB的G0/0/2端口被選舉為替代端口(AP)并被阻塞，主機A訪問主機B的數據幀經過SWB轉發給SWA，再由SWA轉發給SWC。兩臺主機完成通信后，SWB的MAC地址表如圖2中所示。那么如果現在SWA和SWC之間的鏈路發生故障，會出現什么問題呢?如圖3展示了由于網絡拓?fù)涓淖儙淼膯栴}(二)。

圖3 網絡拓?fù)涓淖儙淼膯栴}(二)

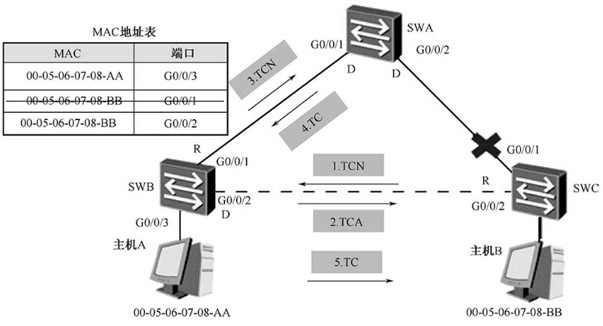

在圖3中，由于SWA和SWC之間的鏈路發生故障，導致STP重新收斂，收斂后的各端口角色如圖3所示，現在我們來分析主機A訪問主機B的數據幀是如何轉發的。SWB收到數據幀后通過查詢MAC地址表將數據幀從G0/0/1端口轉發出去，SWA收到數據幀后會直接丟棄掉，丟棄的原因是鏈路故障造成端口被關閉，數據幀無法被從G0/0/2端口發送出去，這樣主機A和主機B也就無法通信了。

主機A和主機B就一直無法通信了嗎?其實并不是，300秒以后會發現主機A和主機B可以正常通信了。這是為什么呢?原因是等待300秒以后，SWB上G0/0/1端口綁定的主機B老化的MAC地址已被刪除掉，此時如果SWB再接收到訪問主機B的數據幀，由于現在的MAC地址表中沒有主機B的MAC地址，該數據幀將被從除接收端口以外的其他端口(G0/0/2)轉發出去，這樣SWC就能收到數據幀了，主機A和主機B自然就恢復了通信。

但是這種恢復正常通信的等待時間太長了，每一次拓?fù)渥兓夹枰却?00秒后才能恢復通信。

也許有人會說，這種情況可以通過將MAC地址表的老化時間改短來解決。真的是這樣嗎?其實不然，這種解決方案根本就是治標不治本，并且會引發大量的未知單播幀泛洪，為什么?因?yàn)镸AC地址表老化時間短，剛剛學習的MAC地址如果沒有一個持續的訪問流量，MAC地址很快會老化并被刪除，再次收到同一單播幀就會導致新一輪的泛洪，產生網絡不穩定問題。

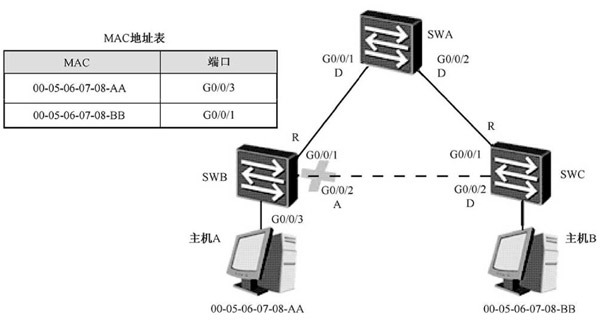

有什么更好的方法能解決這個問題嗎?答案是肯定的，這就是使用TCN BPDU報文的解決方案，如圖4所示。

圖4 使用TCN BPDU報文的解決方案

① SWC發現拓?fù)涓淖兒髸?huì)從根端口發送一個TCN BPDU報文，目的是要將發生拓?fù)涓淖兊南⑼ㄖ鶚颉?/p>

② SWB從自己的指定端口收到了SWC發送的TCN BPDU報文，SWB會向SWC回復一個BPDU Flag被設置為TCA的配置BPDU報文，用于確認接收到了TCN BPDU報文。

③ SWB繼續從自己的根端口轉發TCN BPD報文。

④ SWA收到TCN BPDU報文后同樣向SWB回復一個BPDU Flag被設置為TC的配置BPDU報文，并將自己的MAC地址表老化時間修改為15秒(一個轉發延時)，加速M(fèi)AC地址老化。同時向所有的指定端口發送一個BPDU Flag被設置為TC的配置BPDU報文，目的是告訴其他的非根橋拓?fù)湟呀?jīng)發生了變化。該配置BPDU報文會連續發送35秒(Max Age+Forward Delay的時間)。

⑤ 非根橋在收到TC置位的配置BPDU報文后會從所有的指定端口轉發，同時將自己的MAC地址表老化時間修改為15秒，加速M(fèi)AC地址老化。

注：STP中TC置位的配置BPDU報文只能由根橋發送，而其他非根橋如果發現拓?fù)涓淖兙托枰园l(fā)送TCN BPDU報文的方式來告知根橋，再由根橋向全網發送TC置位的配置BPDU報文，目的是將所有交換機MAC地址表的老化時間修改為15秒，加速M(fèi)AC地址老化，盡快恢復數據轉發。

STP在以下3種情況下會發送TCN BPDU報文：

●端口從轉發狀態過渡到阻塞狀態(Blocking)或者禁用狀態。

●非根橋從一個指定端口收到 TCN BPDU報文后會從自己的根端口向根交換機轉發。

●端口進入到轉發狀態并且橋設備已經存在一個指定端口。
