IBGP水平分割規則

AS_Path屬性可以防止BGP路由在EBGP對等體之間傳遞時發生環路，然而當路由在IBGP對等體之間傳遞時，AS_Path屬性的值是不會發生改變的，也就是說當BGP路由在一個AS內傳遞時，是無法依賴AS_Path提供的防環能力的，那么此時路由環路就有可能發生，IBGP水平分割規則就是用于解決這個問題的。

圖1所示的網絡中，R1與R2和R3分別建立EBGP對等體關系，而AS 64513內的三臺路由器則兩兩建立IBGP對等體關系。現在R1將AS 64512內的10.1.1.0/24路由發布到BGP。

R1將這條路由通過BGP通告給自己的EBGP對等體R2，當然，我們并不擔心這條路由在AS 64512及AS 64513之間傳遞時會發生環路，因?yàn)锳S_Path能夠起到防環的作用。

但是在AS內部的路由防環呢?當R2收到R1通告的10.1.1.0/24路由后，它將這條路由通告給自己的IBGP對等體R3及R4，R4會將該路由通告給IBGP對等體R3，而R3又會將該路由通告給R2，這就極有可能引發路由環路。

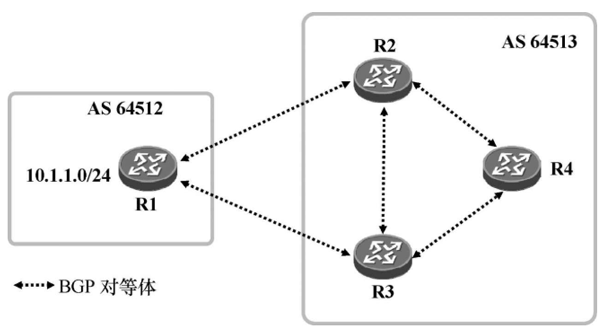

圖1 IBGP水平分割規則

BGP規定，當路由器從一個IBGP對等體學習到某條BGP路由時，它將不能再把這條路由通告給任何IBGP對等體，這就是IBGP水平分割規則。在本例中，R4從IBGP對等體R2學習到的路由將不能再通告給R3，因?yàn)镽3也是它的IBGP對等體。同理，R3從R2學習到的BGP路由也不能通告給R4。

IBGP水平分割規則是一個非常重要的設計，它可以在極大程度上規避AS內BGP路由傳遞時可能引發的路由環路問題。然而在某些場景中，它也會帶來一些新的問題。

圖2展示了一個示例，在這個網絡中，R4增加了一個IBGP對等體R5。由于IBGP水平分割規則的限制，R4是無法將學習自IBGP對等體R2的10.1.1.0/24路由再通告給另一個IBGP對等體R5的，因此這將造成R5無法學習到去往AS 64512的路由。實際上我們不可能放棄IBGP水平分割規則，因?yàn)樗_實非常重要，但是在許多場景下又必須解決IBGP路由傳遞的問題。這個問題有多種解決辦法，例如可以在AS內部建立IBGP對等體關系的全互聯模型。

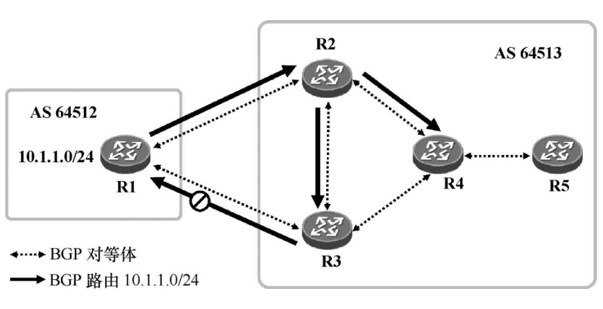

圖2 IBGP水平分割帶來的問題

以AS 64513為例，需在該AS中所有的BGP路由器兩兩之間建立IBGP對等體關系，如圖3所示。

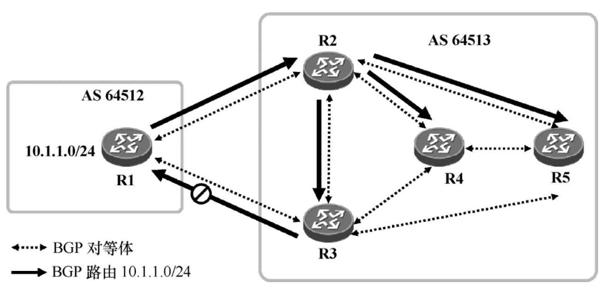

圖3 AS內的IBGP對等體全互聯模型

在一個AS內部實現IBGP對等體全互聯是一種常規的解決方案。在本例中，R2與R5、R3與R5可能并非直連的路由器，但是正如前文所說，它們無需直連，實際上AS 64513內的所有路由器可能已經運行了一個IGP協議，例如OSPF，使得該AS內的路由器能夠?qū)W習到去往本AS內所有網段的路由。如此一來，R2與R5，R3與R5即可建立TCP連接并進一步建立IBGP對等體關系。

雖然R2與R5之間直接建立起了IBGP對等體關系，但是其實兩者交互的BGP協議報文依然需要通過物理路徑來轉發，例如可能需要經過R4，只不過對于R4而言，它只是簡單地轉發這些報文，而不會對報文的內容感興趣，因?yàn)閳?bào)文的目的IP地址并非自己擁有的IP地址，而是R2或者R5的地址。

在一個AS內建立IBGP對等體全互聯模型在許多場景中是可行的，但是在另一些場景中，卻會帶來問題，如果AS內的BGP路由器數量特別大時，所有的路由器兩兩之間建立IBGP對等體關系顯然可能給網絡及設備帶來較大的負擔，而且也降低了網絡的可擴展性。好在BGP還有另外兩種解決方案，它們是路由反射器及聯邦。
