詳解HCIE-Security防火墻NAT技術

隨著Internet的快速發展，IPv4的公網地址資源已非常匱乏，NAT（Network Address Translation）技術通過對IP報文中的地址或端口進行轉換，可以使大量的私網IP地址通過共享少量的公網IP地址來訪問公網，從而有效減少了對公網地址的需求，減緩IP地址空間枯竭的速度。針對NAT的類型可分為以下三種：1、源NATa) 地址池方式，轉換源IP信息，適用大量私網用戶訪問Internet的場景。b) 出接口地址方式（Easy IP），適用于公網接口IP地址是動態獲取的情況。2、服務器映射a) 靜態映射（NAT Server），適用于公網用戶訪問私網內部服務器的場景。b) 服務器負載均衡，適用于多個內網服務器提供相同的服務，對外虛擬成一個服務器。3、目的NAT

主要應用在轉換手機用戶WAP網關地址，使手機用戶可以正常上網的場景。NAT基本概念：在USG系列防火墻上，還有Server-map用于存放關于地址轉換的映射關系，設備根據這種映射關系對報文的地址進行轉換，并轉發。NAT生成Server-map的兩種情況：

配置NAT Server成功后生成靜態表項。

配置NAT No-PAT后，需要由流量觸發建立Server-map表。

NAT ALG基本概念：NAT ALG（Application Level Gateway，應用級網關）是特定的應用協議的轉換代理，可以完成應用層數據中攜帶的地址及端口號信息的轉換。

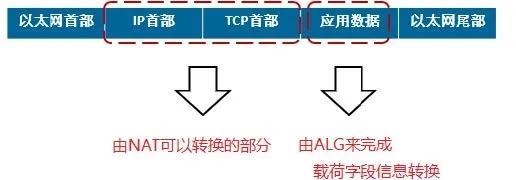

FTP應用就由數據連接和控制連接共同完成，而且數據連接的建立動態地由控制連接中的載荷字段信息決定，這就需要ALG來完成載荷字段信息的轉換，以保證后續數據連接的正確建立。

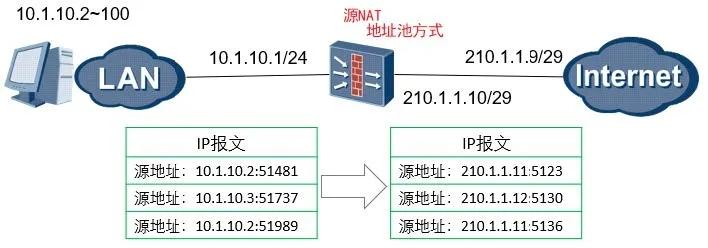

ASPF功能的主要目的是通過對應用層協議的報文分析，為其開放相應的包過濾規則，而NAT ALG的主要目的，是為其開放相應的NAT規則。由于兩者通常都是結合使用的，所以使用同一條命令就可以將兩者同時開啟。華為HCIE-Security認證針對以上類型展開分析，由技術的原理開始，再到使用的場景，到最后場景的故障分析，完整地解析地址轉換技術相關知識。首先我們將帶大家了解在出口部署源NAT地址池方式的大致框架及邏輯，如下圖：

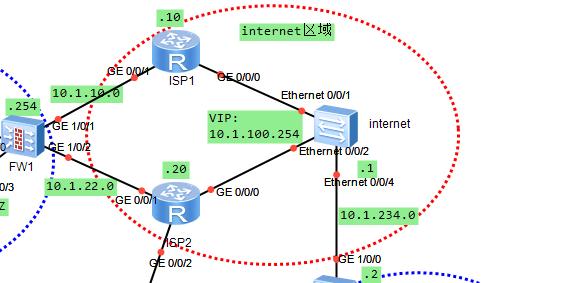

如上圖內網用戶群（10.1.10.2-10.1.10.100）最初都在一個區域內，有兩個公網IP（210.1.1.11和210.1.1.12）可用于做NAT轉換，由于無需對這些用戶進行區分，所以可將兩個公網IP放在同一地址池內。上網流量到達防火墻后，將從地址池中隨機選取一個公網IP做NAT轉換。這個過程看似很簡單，但是一些相對復雜的環境還是會難倒部分技術人員，下面通過案例為大家分享下。例如有道這樣的安全競賽題：LAB2有部分需求如下，其中FW1的G1/0/1地址為10.1.10.254/24，ISP1的G0/0/1地址為10.1.10.10/24，問題需求是：1、在FW1部署NAT雙出口為內網設備訪問外部數據，在出口ISP1或ISP2路由設備故障進行切換，其中ISP1申請地址池范圍為10.1.10.9/29，向ISP2申請地址范圍為10.1.22.9/29，并配置相應安全策略允許內向流通通過。2、考慮在FW1出口的兩個ISP可能會出現的潛在環路或ARP廣播問題，該如何解決？ 通過分析發現這個LAB2的需求并不是難，無非是是基礎知識組合在一起。但大部分工程師并沒有能提交完整的答案。反饋的問題是在FW1設備無法將流量訪問到ISP1的G0/0/1接口直連。（其中ISP1設備G0/0/1地址為10.1.10.10/24，F(xiàn)W1設備G1/0/1地址為10.1.10.254/24） 詢問大家在這個位置做了什么操作時，有人說到在NAT地址池與出口處于同網段時可能引起ARP廣播問題，NAT地址池與出口處于不同網段時可能引起環路問題。登錄防火墻，此時FW1上的路由條目如下：在FW上查會話如下：產生ARP廣播條件：向FW1的G1/0/1口發送目的為10.1.10.13的數據包：

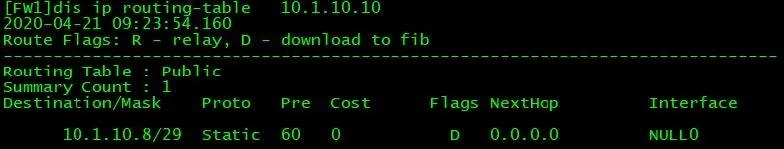

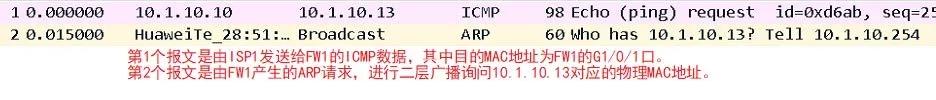

在FW1的G1/0/1接口抓包如下：此處ARP廣播產生的原因是因?yàn)榉阑饓κ盏綀?bào)文后，發現報文的目的地址和自己的接口在同一網段，直接發送ARP請求報文（第2個ARP報文），尋找該地址的MAC地址（防火墻依然沒有意識到該報文的目的地址是自己的NAT地址池地址)。如果公網上的不法分子發起大量訪問時，防火墻將發送大量的ARP請求報文，也會消耗系統資源。解決的辦法是在FW1上針對NAT地址池寫黑洞路由，隨即在FW1上配置了如下命令"ip route-static 10.1.10.9/29 NULL 0"，此時FW1路由表如下：接著在FW1上查的會話也老化消失：之后就出現經過FW1訪問ISP1直連不通的現象，甚至有人在此排查了半個多小時。在針對直連鏈路訪問失敗問題，我們可在FW1執行“display ip routing-table 10.1.10.10”就會得到你想要的結果，發現數據都丟NULL 0 接口。原因是：根據路由匹配原則，路由器會優先選擇掩碼最長的條目，導致數據無法從FW1的G1/0/1口發送出來，ISP1設備不能收到請求報文。解決此場景"在NAT地址池與出口處于同網段時可能引起ARP廣播問題"，可寫關于地址池的明細路由(排除已配置的IP)指向NULL 0接口，或者規劃好IP地址的使用，避開NAT地址池的范圍10.1.10.9/29，使用其他地址配置物理接口。通過上述案例可以發現，很多的場景并不復雜，只是我們忘了原本基礎的內容。包括很多高級學員參加HCIE考試，經常會忘記基礎的內容。排錯是技術工程師務必掌握的內容，而排錯這個技能往往離不開平時的實驗練習與基礎理論部分。
